VC-VF12型鎧裝式交流金屬封閉電動機控制器（以下簡稱開關柜）系三相交流50Hz、額定電壓為3.6~12kV的戶內成套配電裝置。適用于電動機變壓器和電容器組的控制和保護，可供發電廠、變電站、大廈、工礦企業作電氣設備的控制、保護、監測、安全隔離、輸配電之用。尤其適用于冶金、化工等頻繁操作的場所。
使用環境條件

1) 正常使用條件

    a. 環境溫度：室內上限：40℃；下限：-15℃，日平均不超過35℃。

    b. 海拔高度：不超過1000米○1

    c. 相對濕度：日平均不超過95%，月平均不超過90%○2

    d. 地震烈度：不超過8度

    e. 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所

    f. 嚴酷條件下的嚴酷度設計滿足2類要求

注:○1當使用地點海拔超過1000米時，技術參數按照有關標準修正（但上限為2000米）

     ○2當相對濕度大于85%左右時，請接通柜內加熱器以防止凝露（或采用自動溫濕裝置）。

2) 特殊使用條件

     在超過GB3906規定的正常環境條件下使用時，由用戶和制造商協商。

     本開關柜具有防內部電弧故障能力，可與VC-V12型中置式真空斷路器柜并列組成配電系統。

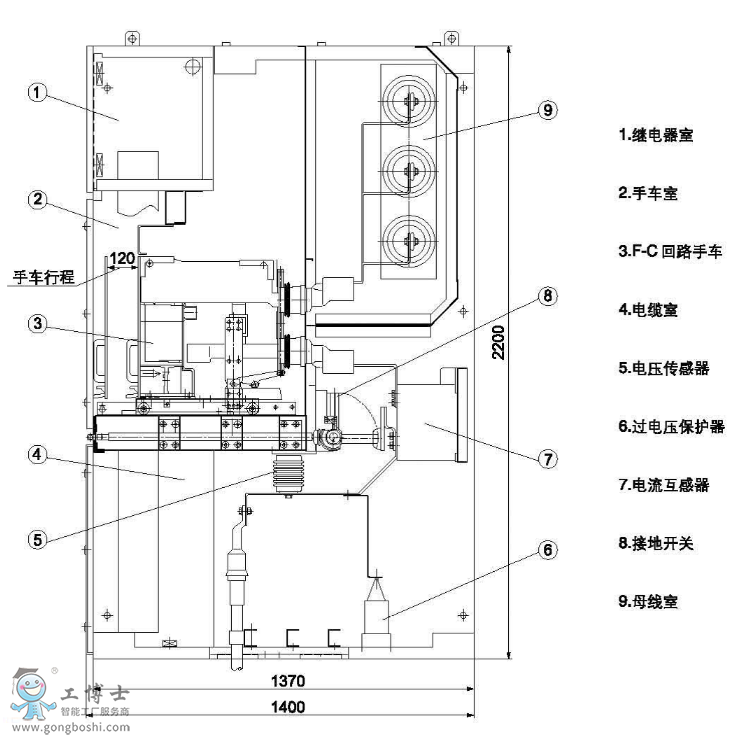

結構與功能

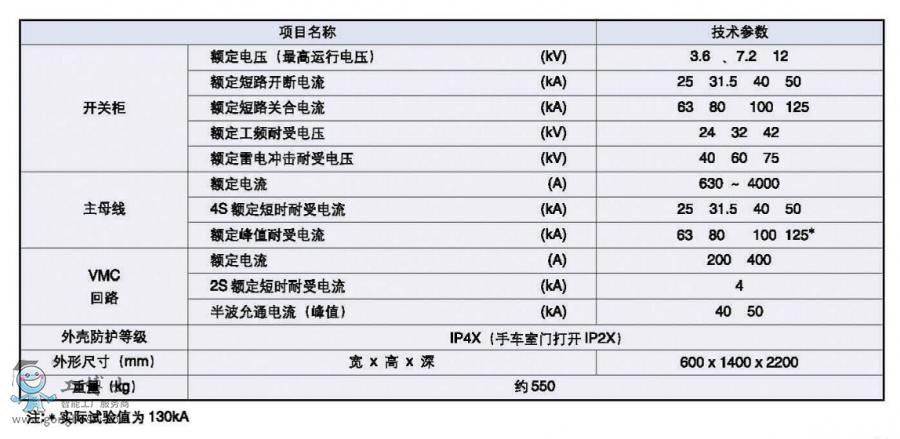

參數
